RELLENO DE POLÍGONOS


     Polígono es una figura básica  dentro de las representaciones y tratamiento de imágenes bidimencionales y su utilización es muy interesante para modelar objetos del mundo real.
     En un sentido amplio, se define como una región del espacio delimitada por  un conjunto de lineas (aristas) y cuyo interior puede estar rellenado por un color o patrón dado.

CASOS DE RELLENO SEGÚN SU COMPLEJIDAD
  El caso mas sencillo de relleno es el triangulo.
  Luego sigue el relleno de polígonos convexos de N-lados.
  Relleno de polígonos cóncavos.



MÉTODO DE RELLENO DE POLÍGONOS CON  COLOR


  • SCAN-LINE
  • INUNDACIÓN
  • FUERZA BRUTA
  • PATRÓN

SCAN-LINE



  Fila a fila van trazando lineas de color entre aristas.

  • para scan-line que cruce el polígono se busca en la intersección entre las lineas de barrido y las aristas del polígono.
  • Dichas intersecciones se ordenan y se rellenan a pares.


LINEA DE BARRIDO

     Es valido para polígonos cóncavos como convexos. Incluso para si el objeto tiene huecos interiores.
     Funcionan en el trozo de lineas horizontales, denominadas lineas de barridos, que intersectan un numero de veces, permitiendo a partir de ella identificar los puntos que se consideran interiores al polígono.

INUNDACIÓN

  • Empieza en un interior y pinta hasta encontrar la frontera del objeto.
  • Partimos de un punto inicial (x,y), un colo de relleno y  un color de frontera.
  •  El algoritmo va testeando los píxeles vecinos a los ya pintados, viendo si son frontera o no.
  • No solo sirven para polígonos, sino para cualquier área curva para cualquier imagen AE se usan los programas de dibujo.


FUERZA BRUTA

  • Calcula una caja contenedora del objeto.
  • Hace un barrido interno de la caja para comprobar c/pixel este dentro del polígono.
  • Con polígonos simétricos basta con que hagamos un solo barrido en una sección y replicar los demás pixeles.
  • Requiere aritmética punto-flotante, esto lo hace preciso y costoso.





RELLENO MEDIANTE UN PATRÓN

     Un patrón viene definido por el área rectangular en el que cada punto tiene determinado color o novel de gris. Este patrón debe repetirse de modo periódico dentro de la región a rellenar. Para ello debemos establecer una relación  entre los puntos del patrón y los pixeles de la figura. En definitiva debemos determinar la situación inicial del patrón respecto a la figura de tal forma que podamos establecer una correspondencia entre los pixeles interiores al polígono y los puntos del patrón.


ALTERNATIVAS PARA LA SITUACIÓN INICIAL DEL PATRÓN

Consiste en situar el punto asociado a la esquina superior izquierda del patrón en un vértice del polígono.
  1. Considerar la región a rellenar en toda la pantalla y por lo tanto el patrón se citua en el origen de esta (esquina superior izquierda).

EJEMPLO DE SCAN-LINE


  • Encontrar las intersecciones de los scanlines en el polígono.
  • Almacenar las intersecciones en alguna estructura de datos ET (edge table), de manera ordena ascendiente en Y y en X  en  buckets.
  • Rellenar los spans usando la estructura.
  • Usar algún criterio de paridad para saber cuando un intervalo debe ser rellenado o no.




Color homogéneo

La palabra homogéneo procede del griego ὁμογενής, de dónde fue tomada por el bajo latín como “homogenĕus”, integrada por “homos” que designa lo que es igual o muy similar a otra cosa, y por “genos” que referencia un género o linaje; usada en ese sentido entre los griegos, pero que en el latín comienza a extenderse su aplicación, para designar tal como hoy la entendemos, a cualquier mezcla uniforme o a toda estructura física o ideal que presente características similares.
Concepto de homogéneo
Lo homogéneo aparece como un todo uniforme, donde los elementos que lo componen se muestran indiferenciados, usándose en varios contextos:
En Química, los compuestos, son combinaciones con perfecta homogeneidad en sus elementos. Esta homogeneidad designa la propiedad de los cuerpos de presentar iguales características tanto físicas como químicas en la totalidad de sus partes. Un ejemplo puede ser el agua, integrada por oxígeno e hidrógeno, totalmente indiferenciados ambos elementos en el compuesto que forman.
Cuando dos componentes se encuentran unidos en un sistema material pero sin unión química, por lo cual cada componente mantiene su identidad, se conforma lo que se conoce como mezcla, las que pueden ser homogéneas o heterogéneas. En las primeras los componentes a simple vista no pueden reconocerse en su individualidad. Pueden citarse como ejemplos de mezclas homogéneas las del agua con el jugo de limón, la de la leche con agua, o la del agua con el cloro.
La homogeneidad también puede predicarse del color: “Pintemos toda la vivienda de un color homogéneo para poder retocar los defectos con mayor facilidad, guardando un poco de pintura”, "Si quieres preparar un color diferente mezclando dos o más tonos, trta de revolver bien la pintura para que quede homogénea"; o de los estilos: “La casa de mi madre está toda decorada en estilo inglés de modo homogéneo”.
En el ámbito social y cultural, podemos hablar de una sociedad homogénea cuando no existen diferencias significativas de clase, de edad, de gustos, de ideas, etcétera, entre sus miembros. Ejemplos: “El sistema comunista propone una sociedad homogénea sin diferencias de clases” o “Los niños de este curso son homogéneos en cuanto a sus aptitudes e intereses”.


Color Degradado

El Degradado es una técnica que está especialmente vinculado con el terreno del diseño gráfico y la maquetación, con todo lo que tiene que ver con la elaboración de imágenes o su modificación. Consiste en combinar dos colores de forma que uno va perdiendo intensidad a medida que el otro la va ganando, realizando una transición cromática suave que puede conseguir resultados muy impactantes.
Una técnica muy antigua, que se suele utilizar actualmente en aspectos como el diseño web, sobre todo para fondos, como también en la elaboración de imágenes, sobre todo las de carácter promocional. En los tiempos que corren, con el auge del Flat Design, es una buena forma de dar algo más de variedad a los entornos con algo de sutileza y siempre con estilo.
Un término muy conectado con el dibujo y la ilustración, que vuelve a estar sobre la palestra por su papel dentro también del sector digital. Cualquier grafista o diseñador ha tenido que trabajar alguna vez, o lo hará, con los degradados, de ahí que prácticamente cualquier programa relacionado con la ilustración o la edición de fotos cuente con una herramienta dedicada única y exclusivamente a ellos.
A pesar de lo útil y bueno que puede ser, combinar mal a la hora de hacer un degradado puede conseguir un efecto totalmente contrario al que se persigue. Es importante tener esto siempre en cuenta para actuar con cabeza a la hora de plantear diseños que requieran de esta técnica tan tradicional como efectiva.

Para qué sirve un Degradado

Un Degradado sirve para dar profundidad a una web, por ejemplo, para captar la atención del consumidor o hacer que esta se desvíe hacia donde se desea dentro de una imagen o de una página cualquiera de Internet. Es una técnica válida también como recurso para atraer miradas, para generar un mayor impacto en el usuario.
Las compañías pueden valerse de ello para reforzar cualquier mensaje que deseen mandar a través de un elemento gráfico, para cambiar la apariencia de su web o para sacar mejor partido de los principios del flat design. Es algo con muchas utilidades, pero todas ellas centradas en lo visual y en la mirada del consumidor.


TÉCNICAS DE SOMBREADO

  EN CIERTAS CONDICIONES, UN OBJETO CON SUPERFICIES PLANAS PUEDE SOMBREARSE EN FORMA REALISTA UTILIZANDO INTENSIDADES DE SUPERFICIE CONSTANTES. EN EL CASO DONDE UNA SUPERFICIE SE EXPONE SOLAMENTE A LA LUZ AMBIENTE Y NO SE APLICAN DISEÑOS, TEXTURAS O SOMBRAS DE SUPERFICIE, EL SOMBREADO CONSTANTE GENERA UN A REPRESENTACIÓN EXACTA DE LA SUPERFICIE.
     UNA SUPERFICIE CURVA QUE SE REPRESENTA  COMO UN CONJUNTO DE SUPERFICIES PLANAS PUEDE SOMBREARSE CON INTENSIDADES DE SUPERFICIE CONSTANTE, SI LOS PLANOS SE SUBDIVIDEN LA SUPERFICIE SE HACE LO SUFICIENTEMENTE PEQUEÑOS.

La siguiente figura muestra un objeto modelado con sombreado constante.
CON ESTE MÉTODO, LA INTENSIDAD SE CALCULA EN UN PUNTO INTERIOR DE CADA PLANO Y TODA LA SUPERFICIE SE SOMBREA CON LA INTENSIDAD CALCULADA. CUANDO LA ORIENTACIÓN ENTRE PLANOS ADYACENTES CAMBIA EN FORMA ABRUPTA, LA DIFERENCIA EN INTENSIDADES DE SUPERFICIE PUEDE PRODUCIR UN EFECTOS ÁSPERO O IRREAL. PODEMOS ALISAR LAS DISCONTINUIDADES DE INTENSIDAD SOBRE CADA SUPERFICIE DE ACUERDO CON ALGÚN ESQUEMA DE INTERPOLACIÓN.

SOMBREADO DE GOURAUD

  ESTE ESQUEMA DE INTERPOLACIÓN DE INTENSIDAD, CREADO POR GOURAUD, ELIMINA DISCONTINUIDADES EN INTENSIDADES ENTRE PLANOS ADYACENTES DE LA REPRESENTACIÓN DE UNA SUPERFICIE VARIANDO EN FORMA LINEAL LA INTENSIDAD SOBRE CADA PLANO DE MANERA QUE LO VALORES DE LA INTENSIDAD CONCUERDEN EN LAS FRONTERAS DEL PLANO. EN ESTE MÉTODO LOS VALORES DE LA INTENSIDAD A LO LARGO DE CADA LÍNEA DE RASTREO QUE ATRAVIESAN UNA SUPERFICIE SE INTERPOLAN A PARTIR DE LAS INTENSIDADES EN LOS PUNTOS DE INTERSECCIÓN DE CON LA SUPERFICIE.

   La siguiente figura demuestra este esquema de interpolación.

ESTE PROCESO SE REPITE CON CADA LÍNEA QUE PASA POR EL POLÍGONO. EN ESTE MÉTODO DE INTERPOLACIÓN  PRIMERO DEBEN APROXIMARSE LAS NORMALES A LA SUPERFICIE EN CADA VÉRTICE DE UN POLÍGONO. ESTO SE LOGRA PROMEDIANDO LAS NORMALES A LA SUPERFICIE PARA CADA POLÍGONO QUE CONTIENE EL PUNTO DE VÉRTICE, COMO SE MUESTRA EN LA SIGUIENTE FIGURA. ESTOS VECTORES NORMALES DE LOS VÉRTICES SE UTILIZAN ENTONCES EN EL MODELO DE SOMBREADO PARA GENERAR LOS VALORES DE INTENSIDAD DE LOS VÉRTICES.



 Un ejemplo de un objeto de sombreado con el método de Gouraud.


SOMBREADO DE PHONG

  ESTE MÉTODO CREADO POR PHONG BUI TUONG TAMBIÉN SE CONOCE COMO ESQUEMA DE INTERPOLACIÓN DE VECTOR NORMAL DESPLIEGA TOQUES DE LUZ MAS REALES SOBRE LA SUPERFICIE Y REDUCE CONSIDERABLEMENTE EL EFECTO DE LA BANDA DE MACH.



Aprecia la franja obscura que aparece justo a la derecha del gradiente, y la franja blanca que aparece justo a  la izquierda de éste.




jueves, 24 de octubre de 2019

Figuras tridimensionales



Graficacion 3D

Graficacion 3D
El término gráficos 3D (o por ordenador) se refiere a trabajos de arte gráfico que son creados con ayuda de computadoras y programas especiales. En general, el término puede referirse también al proceso de crear dichos gráficos, o el campo de estudio de técnicas y tecnología relacionadas con los gráficos tridimensionales.
Un gráfico 3D difiere de uno bidimensional principalmente por la forma en que ha sido generado. Este tipo de gráficos se originan mediante un proceso de cálculos matemáticos sobre entidades geométricas tridimensionales producidas en un ordenador, y cuyo propósito es conseguir una proyección visual en dos dimensiones para ser mostrada en una pantalla o impresa en papel.
La representación de los objetos en tres dimensiones sobre una  superficie plana, de manera que ofrezcan una sensación de volumen se  llama  Perspectiva. Se representan los objetos sobre tres ejes XYZ. En el eje Z,  se representa la altura. En el eje Y, se representa la anchura y en el eje X,  se representa la longitud.

3.1 Representación de objetos en tres dimensiones

El diseño ayudado por ordenador representa un gran ahorro de esfuerzo y tiempo. Además se consiguen resultados extraordinarios con respecto a los procedimientos clásicos de diseño. Los programas de diseño industrial o arquitectónico admiten tres maneras de representación de objetos.


  • Modelos bidimensionales del objeto o parte de él. Se reproducen separadamente las diferentes caras, planos o cortes para ser estudiados y modificados. Normalmente se utiliza una representación formal del objeto, obteniendo sus vistas desde diferentes puntos de visualización. Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire. Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto.

  • Modelos tridimensionales que incluyan únicamente un conjunto de puntos y líneas en el espacio. Estos modelos se llaman “wireframe” o alambrado (armazón de alambre). El objeto así representado rota en diferentes ángulos para su estudio o transformación definitiva. Existen varias formas de representación en modo wireframe:
    • 1. Representación alambrica: Activa este modo de sombreado.
    • 2. Representación alambrica det: Se muestran bordes alámbricos e iluminación
    • 3. Área de trabajo: Muestra los objetos como área de trabajo solamente. El área de trabajo se define como la caja más pequeña que abarca completamente un objeto.

  • Modelos sólidos que incluyen el dibujo de superficies y son los más completos y complejos.
    • 1. Suavizado + Resaltes: Activa este modo de sombreado, que permite ver la homogeneidad e iluminación de los objetos. También puede presentar mapas en la superficie de objetos. Esto sucede mapa a mapa, pero puede presentar tantos mapas como desee simultáneamente en el visor. Los mapas sólo aparecen en objetos que tienen coordenadas de mapeado.
    • 2. Suavizado: Muestra suavizado, pero no resaltes

Espacio tridimensional


El espacio 3D es un espacio matemático virtual creado por el programa de diseño 3D. Este espacio está definido por un sistema cartesiano de tres ejes: X, Y, Z. El punto donde salen las líneas virtuales que definen los ejes se llama origen y sus coordenadas son (0, 0, 0). En este espacio virtual se crean, modifican y disponen los diferentes objetos tridimensionales que van a componer la escena.



Fundamentos básicos del modelado en 3D

El 3D es una mera representación de coordenadas, que conforman estructuras envueltas por una textura.
Por tanto, primero se deben construir un modelo, para ello hay técnicas de modelado comunes, en las cuales se encuentran:


  • 1. Estructuras Predefinidas: Aquellas estructuras ya armadas por el sistema. Existen tres tipos:
  1. Primitivas: caja, cono, esfera, geo esfera, cilindro, tubo, anillo, pirámide, tetera y plano.
  2. Primitivas Extendidas: hedra, nudo toroide, caja "redondeada", cilindro "redondeado", tanque de aceite, capsula, sprindle, forma L, gengon, forma c, anillo ondulado, hose, prisma.
  3. Librerías: son formas armadas, disponibles en 3d Max 7; puertas, ventanas, árboles, escaleras.
  • 2. Box Modeling: Como su nombre lo indica, es el modelado de figuras complejas a través de una caja. Empleando un modificador de mallas, Edith Mesh, podrán ir extendiendo la caja, convirtiéndola en otra cosa.
  • 3. NURBS Modeling: Es una técnica para construir mallas de alta complejidad, de aspecto orgánico ó curvado, que emplea como punto de partida splines (figuras 2d) para mediante diversos métodos, crear la malla 3d anidando los splines.


Renderizado


El renderizado es un proceso de cálculo complejo desarrollado por un ordenador destinado a generar una imagen 2D a partir de una escena 3D. Así podría decirse que en el proceso de renderización, la computadora "interpreta" la escena 3D y la plasma en una imagen 2D.

La renderización se aplica a los gráficos por ordenador, más comúnmente a la infografía. En infografía este proceso se desarrolla con el fin de imitar un espacio 3D formado por estructuras poligonales, comportamiento de luces, texturas, materiales, animación, simulando ambientes y estructuras físicas verosímiles, etc. Una de la partes más importantes de los programas dedicados a la infografía son los motores de render los cuales son capaces de realizar técnicas complejas como radiosidad, raytrace (trazador de rayos), canal alpha, reflexión, refracción, iluminación global, etc.

Cuando se trabaja en un programa de diseño 3D por computadora, no es
posible visualizar en tiempo real el acabado final deseado de una escena 3D compleja ya que esto requiere una potencia de cálculo demasiado elevada. Por lo que se opta por crear el entorno 3D con una forma de visualización más simple y técnica y luego generar el lento proceso de renderización para conseguir los esultados finales deseados.


Proyecciones

En dos dimensiones, las operaciones de visión transfieren puntos bidimensionales en el plano coordenado mundial a puntos bidimensionales en el plano de coordenadas del dispositivo. Las definiciones de objetos, sujetados contra el marco de una ventana, se delinean en un puerto de visión (viewport). Estas coordenadas de dispositivo normalizadas se convierten después en coordenadas de dispositivo y el objeto se despliega en el dispositivo de salida.

En tres dimensiones, la situación es un poco más complicada, ya que ahora tenemos algunas alternativas como la forma en que se van a generar las vistas. Podríamos visualizar una escena desde el frente, desde arriba o bien desde atrás. También podríamos generar una vista de lo que observaríamos si estuviéramos parados en medio de un grupo de objetos. Además, las descripciones tridimensionales de objetos deben proyectarse en la superficie de visión plana del dispositivo de salida.

La visualización en nuestro caso significa información del mundo real en la pantalla. La visualización 2D son las operaciones de transferencia de puntos bidimensionales en el plano coordenado del mundo en el plano coordenado del dispositivo.

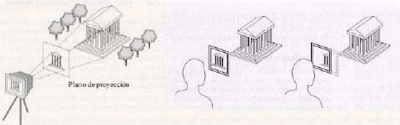

Existen dos métodos básicos para proyectar objetos tridimensionales sobre una superficie de visión bidimensional. Estas dos maneras, dependen de si todos los puntos del objeto pueden proyectarse sobre la superficie a lo largo de líneas paralelas o bien los puntos pueden proyectarse a lo largo de líneas que convergen a una posición denominada centro de proyección. En ambos casos, la intersección de una línea de proyección con la superficie de visión determina las coordenadas del punto proyectado sobre este plano de proyección.


Formas geométricas tridimensionales (superficies planas y curvas)

Formas geométricas

Formas geométricas espaciales
Figura
Imagen
Pirámide
Cuña
Prisma
Cilindro
Cono
Esfera
Elipsoide
Paraboloide
Hiperboloide


Proyecto fractales

Final




lunes, 14 de octubre de 2019

Curvas

Curvas de B-Spline

En el subcampo matemático de análisis numérico, una B-spline o Basis spline (o traducido una línea polinómica suave básica), es una función spline que tiene el mínimo soporte con respecto a un determinado grado, suavidad y partición del dominio. Un teorema fundamental establece que cada función spline de un determinado grado, suavidad y partición del dominio, se puede representar como una combinación lineal de B-splines del mismo grado y suavidad, y sobre la misma partición.​ El término B-spline fue acuñado por Isaac Jacob Schoenberg y es la abreviatura de spline básica. Las B-splines pueden ser evaluadas de una manera numéricamente estable por el algoritmo de Boor. De un modo simplificado, se han creado variantes potencialmente más rápidas que el algoritmo de Boor, pero adolecen comparativamente de una menor estabilidad.
En el subcampo de la informática de diseño asistido por computadora y de gráficos por computadora, el término B-spline se refiere con frecuencia a una curva parametrizada por otras funciones spline, que se expresan como combinaciones lineales de B-splines (en el sentido matemático anterior). Una B-spline es simplemente una generalización de una curva de Bézier, que puede evitar el fenómeno Runge sin necesidad de aumentar el grado de la B-spline

Resultado de imagen para curvas de b-spline



Curvas de Fractales
La palabra “fractal” proviene del latín fractus, que significa “fragmentado”, “fracturado”, o simplemente “roto” o “quebrado”, muy apropiado para objetos cuya dimensión es fraccionaria. El término fue acuñado por Benoît Mandelbrot en 1977 aparecido en su libro The Fractal Geometry of Nature. Al estudio de los objetos fractales se le conoce, generalmente, como geometría fractal.
Un fractal es un conjunto matemático que puede gozar de autosimilitud a cualquier escala, su dimensión no es entera o si es entera no es un entero normal. El hecho que goce de autosimilitud significa que el objeto fractal no depende del observador para ser en sí, es decir, si tomamos algunos tipos de fractales podemos comprobar que al hacer un aumento doble el dibujo es exactamente igual al inicial, si hacemos un aumento 1000 comprobaremos la misma característica, así pues si hacemos un aumento n, el dibujo resulta igual luego las partes se parecen al todo.
Un conjunto u objeto es considerado fractal cuando su tamaño se hace arbitrariamente mayor a medida que la escala del instrumento de medida disminuye.
Hay muchos objetos ordinarios que, debido a su estructura o comportamiento, son considerados fractales naturales, aunque no los reconozcamos. Las nubes, las montañas, las costas, los árboles y los ríos son fractales naturales aunque finitos ergo no ideales; no así como los fractales matemáticos que gozan de infinidad y son ideales.
Algunas definiciones sencillas extraídas de ensayos y libros acerca del tema:
  • Modelos infinitos comprimidos de alguna manera en un espacio finito
  • Bellísimos y fascinantes diseños de estructura y complejidad infinita.
Resumen de las propiedades de los fractales:
  • Dimensión no entera.
    Como se mostrará en el apartado siguiente la dimensión de un fractal no es un número entero sino un número generalmente irracional.
  • Compleja estructura a cualquier escala.
    Los fractales muestran estructuras muy complejas independientemente de la escala a la cual lo observemos.
  • Infinitud.
    Se consideran infinitos ya que a medida que aumentamos la precisión del instrumento de medición observamos que el fractal aumenta en longitud o perímetro.
  • Autosimilitud en algunos casos.
    Existen fractales plenamente autosimilares de manera que el todo está formado por pequeños fragmentos parecidos al todo.
